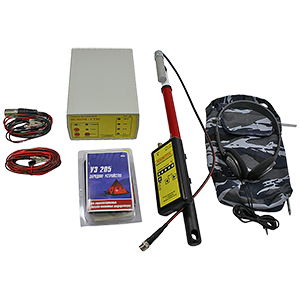

Предназначен для: поиска подземных токопроводящих коммуникаций (металлических трубопроводов и электрокабеля), определения глубины залегания подземных коммуникаций, поиска повреждений кабеля. Принцип действия основан на генерации и передаче в искомую коммуникацию электрического сигнала звуковой частоты, который, проходя через электропроводящую среду, создает вокруг нее электромагнитное поле. Это поле улавливется приемником через магнитную антенну, полученный сигнал усиливается и подается на светодиодный индикатор уровня и головные телефоны. Уровень полученного сигнала зависит от отклонения антенны приемника от трассы, от глубины залегания, от наличия повреждений. Электрокабель под нагрузкой определяется без использования генератора сигнала. Дальность действия: до 50км (для бронированных ВОЛС); до 5км (для труб). Точность определения трассы: ±5% от глубины залегания. Глубина обнаружения: до 10м. Рабочая частота: 2,7кГц. Мощность генератора: 5Вт/90Вт. Источник питания генератора: встроенный аккумулятор =12В. Продолжительность работы генератора: 20ч/4ч (5Вт/90Вт). Габаритные размеры генератора: 140x190x80мм. Масса генератора: 2,35кг. Динамический диапазон усиления приемника: 80dB. Режимы работы приемника: широкополосный (-0,5...3,0кГц); узкополосный (2,7кГц). Индикация: звуковая, визуальная. Источник питания приемника: батарея =9В (6F22). Продолжительность работы от одного источника питания: до 15ч. Габаритные размеры приемника: 770х70х60мм. Масса приемника: 0,35кг. Рабочая температура: -20...+40°С. Степень защиты: IP54.
