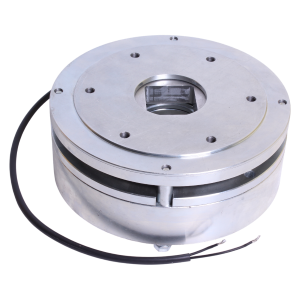

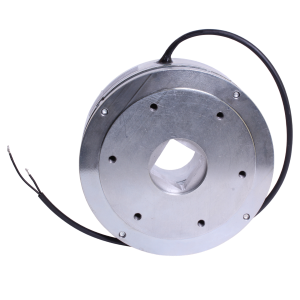

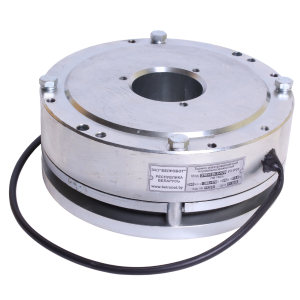

3ТЕ112с.1-170-У3-IP30 тормоз электромагнитный

Предназначены для фиксации вала электродвигателя при отключении от питающей сети, устанавливаются на электродвигатели типа АИР (АИС) на задний щит электродвигателя (со стороны вентилятора.) Вал двигателя соединяется с тормозным диском через втулку, входящую в квадратное отверстие в центре диска. Возможно использование в составе приводов в качестве стояночного тормоза. Стандартные тормоза данного типа используются в механизмах, не имеющих особо жестких требований к быстродействию и ресурсу тормоза. В противном случае требуется согласование технических характеристик. Подключаются к независимому источнику питания и могут быть использованы в составе частотно-регулируемого привода. При отсутствии напряжения на тормозе пружины прижимают якорь и тормозной диск с двухсторонними фрикционными накладками к установочному диску, связывая через поверхности трения ротор двигателя и его корпус. При подаче напряжения на тормоз катушка притягивает якорь, сжимает пружины и освобождает тормозной диск, а с ним и вал двигателя. Габарит электродвигателя: 112. Частота вращения вала: не более 3500об/мин. Номинальный тормозной момент: 80Нм. Время снятия тормоза: не более 240мс. Время наложения тормоза: не более 280мс. Рабочий зaзop: 0,65мм. Момент инерции: (2,28х10^-3)кгм2. Номинальное напряжение катушки: ~380В/=170В. Потребляемая мощность: 59Вт. Осевая длина тормоза: 80мм. Масса: 10,5кг.
