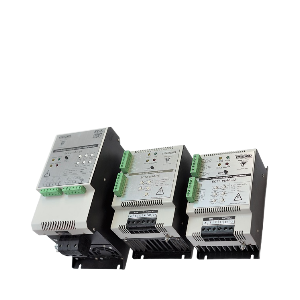

БСТ2-А30-16 пускатель бесконтактный реверсивный (7,5 кВт)

Реверсивные полупроводниковые (тиристорные) пускатели, предназначены для пуска, реверса, защиты и токового дожима электроприводов запорной, запорно-регулирующей и регулирующей арматуры. Основные функции: управление электроприводом по сигналам «Закрыть» и «Открыть», подавае-мым на дискретные входы пускателя «Зкр» и «Отк» и остановка в крайних положениях электро-привода по дискретным сигналам концевых выключателей. Виды защит: от неисправности схемы подключения и пробоя тиристоров, от обратной последовательности чередования фаз, от перегрева электродвигателя, максимально-токовая защита, от обрыва фазы/дисбаланса токов, от перегрева пускателя, от превышения времени запуска, от перегрузки по току во время работы. Номинальное напряжение сети: ~380В, 50Гц (3ф). Ток утечки силовых цепей при отсутствии сигнала управления: не более 5мА. Задержка включения/отключения ЭД при подаче сигнала управления: не более 30мс. Формирование паузы между реверсивными включениями: не менее 50мс. Климатическое исполнение: УХЛ3.1. Температура окружающей среды: -10...+60°С. Диапазон мощностей подключаемых электродвигателей от 0,04 до 55 кВт. Структура обозначения: Серия устройств (БСТ2-А3 - бесконтактные тиристорные пускатели); Код напряжения управления (0 - 220В AC/DC, 1 - 110В, 127В AC/DC, 2 - 24В, 36В, 42В, 48В AC/DC, 3 - 24В, 36В, 42В, 48В AC/DC от встроенного источника питания); Номинальный ток / диапазон мощности электродвигателя: (03 - 3А / 0,04...1,1кВт; 06 - 6А / 0,4...2,2кВт; 12 - 12А / 1,5...5,5кВт; 16 - 16А / 2,2…7,5кВт; 24 - 24А / 5,5..11кВт; 30 - 30А / 7,5..15кВт; 45 - 45А / 15..22кВт; 60 - 60А / 15..30кВт; 75 - 75А / 22..37кВт; 90 - 90А / 30..45кВт; 110 - 110А / 45..55кВт).
