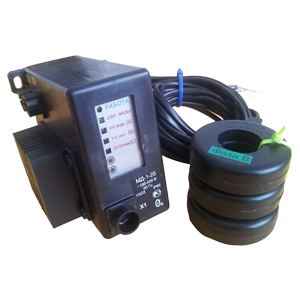

Предназначен для непрерывного контроля работы электродвигателя, регистрации режимов, событий и накопления статистических данных. Имеет один уровень защиты по току перегрузки. Обеспечивает защитное отключение электродвигателя при возникновении следующих аварийных режимов: перегрузка по току, недогрузка по току, неполнофазный режим работы (обрыв фазы), превышение допустимого дисбаланса токов. Защитное отключение осуществляется размыканием цепи выводов управляющего ключа реле, в качестве которого используется симметричный тиристор (симистор), благодаря чему полярность подключения ключа в схему управлении электродвигателя значении не имеет. Ключ гальванически изолирован от цепей питания монитора, что дает возможность включения его в любой точке схемы управления электродвигателя. Ключ выполнен в виде съемного модуля и может быть заменен при выходе из строя без демонтажа монитора и датчиков тока. Мониторы МД изготавливаются девяти номиналов по пределам уставок номинального тока: 2,5; 5; 12,5; 25; 50; 125; 250; 500
