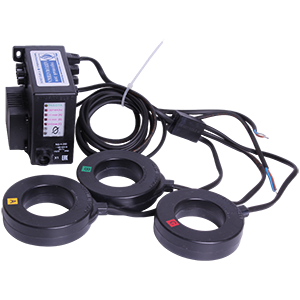

Предназначен для непрерывного контроля работы электродвигателя, регистрации режимов, событий и накопления статистических данных. Обеспечивает защитное отключение электродвигателя при возникновении следующих аварийных режимов: перегрузка по току, недогрузка по току, обрыв фазы, превышение допустимого дисбаланса токов, однофазные замыкания на землю, частые пуски. Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя. Ключ выполнен в виде съемного модуля и может быть заменен без демонтажа монитора и датчиков тока. Монитор устанавливается в цепях питания трехфазных электродвигателей с номинальным напряжением ~220/380В, 50Гц. Напряжение питания монитора: ~180...420В, 50Гц. Номинальный ток электродвигателя: 5...25A. Пределы контролируемых токов: 0...200А. Пределы контролируемых токов нулевой последовательности: 1...800А. Пределы регулирования режимных уставок по току отсечки: 0...200А с шагом 1А. Пределы регулирования режимных уставок по току максимальной защиты: 0...50А с шагом 0,2А. Пределы регулирования режимных уставок по току перегрузки, недогрузки, дисбалансу токов и току предупредительной сигнализации: 0...25А с шагом 0,1А. Пределы регулирования режимных уставок по току замыкания на землю: 1...25А с шагом 0,1А. Габаритные размеры монитора: 70х80х105мм. Длина кабеля от монитора до датчиков тока: 1100мм с возможностью наращивания потребителем до 20м.
