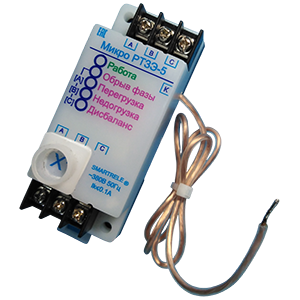

Предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц напряжением 230/400 В с номинальным током от 0.5 до 5.0 А для повышения их надежности и увеличения срока службы. Применяется для защиты промышленных электродвигателей различного назначения: электродвигателей насосов, станков, холодильных установок, систем теплоснабжения, вентиляции, кондиционирования. Осуществляет контроль токов в трех фазах электродвигателя и при выявлении недопустимых режимов отключает его. Отключение происходит в следующих аварийных ситуациях: при перегрузке по току; при недогрузке по току; при неполнофазном режиме работы (обрыве фазы); при недопустимом перекосе фаз по току. Защитное отключение осуществляется путем размыкания цепи катушки управления электромагнитного пускателя (контактора). Выпускается по ТУ 3425-001-79200647-2014. Климатическое исполнение: УХЛ3. Рабочая температура: -40...+40 °С. Питание осуществляется от трехфазной сети переменного тока напряжением 400 ± 60 В частотой (50 ± 2) Гц. Потребляемая мощность, не более: 0.25 Вт. Пределы контролируемых токов в трех фазах контролируемого электродвигателя: от 0 до 7.5 А. Пределы регулирования режимных уставок по току перегрузки Imax, недогрузки Imin и дисбалансу токов Dmax - от 0.5 до 5 А, шаг 0.02 А.
