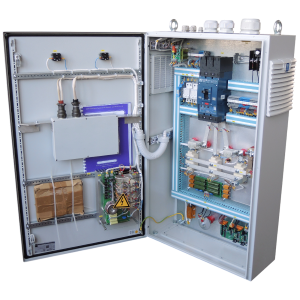

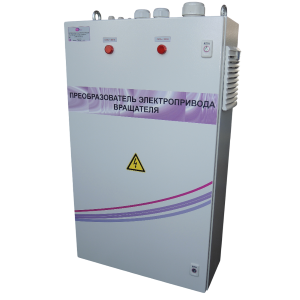

ПЭВ2-300/460-У2 преобразователь электропривода вращателя бурового станка

Предназначен для управления двигателем вращателя бурового станка типа СБШ. Представляет собой комплектное устройство, обеспечивающее регулирование скорости вращения двигателя путем изменения напряжения в якорной обмотке двигателя, стабилизацию тока обмотки возбуждения двигателя, реверсирование двигателя изменением направления тока обмотки возбуждения, защиту преобразователя на стороне переменного тока от токов короткого замыкания автоматическими выключателями и быстродействующими предохранителями. Содержит следующие основные части: тиристорный преобразователь электропитания обмотки якоря, тиристорный преобразователь электропитания обмотки возбуждения, блок управления преобразователем. Характеристики тиристорного преобразователя электропитания обмотки якоря: номинальное напряжение питания - ~380В/50Гц; номинальное выходное напряжение - 460В; диапазон регулирования выходного напряжения - 0...460В; номинальный выходной ток - 300А; ток отсечки - 300А; стопорный ток - 350А, жесткость статической характеристики - 10%; схема выпрямления - трехфазная мостовая симметричная. Характеристики тиристорного преобразователя питания обмотки возбуждения: номинальное напряжение питания - ~220В/50Гц; номинальное выходное напряжение - 180В; диапазон регулирования выходного напряжения - ±180В; номинальный выходной ток - 11,8А; погрешность регулирования тока - 2%; схема преобразователя  - однофазная мостовая симметричная реверсивная. Охлаждение: естественное воздушное. Режим работы: продолжительный (при номинальных значениях выходного напряжения и выходного тока). Степень защиты: IР32. Климатическое исполнение: У2. Габаритные размеры: 1120х600х315мм. Масса: 80кг.
