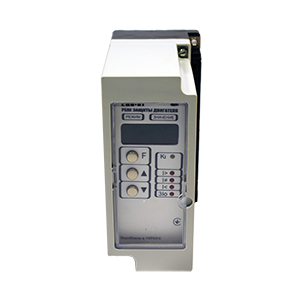

Предназначено для защиты трехфазных асинхронных высоковольтных 6/10 кВ электродвигателей от последствий: коротких замыканий (токовая отсечка); перегрузок по току; блокировки ротора; асимметрии нагрузки (пофазе А и С); работы с недогрузкой (по фазе А и С); превышения питающего напряжения двигателя; понижения питающего напряжения двигателя; от однофазных замыканий на землю по току нулевой последовательности (3Io); неправильного чередования фаз. Реле осуществляет коммутацию электрических цепей при достижении контролируемыми параметрами определенных, предварительно запрограммированных уровней. Оперативное напряжение питания реле (номинальное) - однофазное, 100, 220 В постоянного или переменного тока частотой 50 Гц. Изготавливается в климатическом исполнении У категории 3. Пределы допустимых отклонений оперативного напряжения питания от номинального: верхний предел 264 В; нижний предел 70 В. Потребляемая мощность, не более 5 В А.
