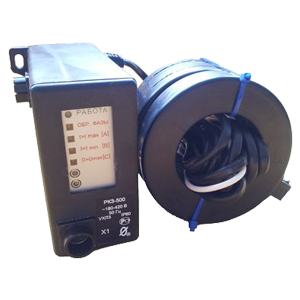

РКЗ-500 реле контроля и защиты

Предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50Гц номинальным напряжением 230/400В для их защиты от аварийных режимов работы. При косвенном подключении через дополнительные трансформаторы тока реле могут использоваться в электрических сетях на любое напряжение. Осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов работы отключает ее. Отключение происходит в следующих аварийных ситуациях: при перегрузке по току; при недогрузке по току; при недопустимом перекосе фаз по току; при обрыве любой фазы. Защитное отключение осуществляется путем размыкания цепи катушки управления электромагнитного пускателя (контактора). Выпускается по ТУ 3425-005-79200647-2008. Пределы контролируемых токов в каждой из трех фаз электроустановки: 0-2500 А. Пределы регулирования режимных уставок по току перегрузки Imax, недогрузки Imin и дисбалансу токов Dm: 40-500 А, шаг 2 А. Питание реле: ≈180-460 В частотой 50±2 Гц. Потребляемая мощность: не более 2 Вт. Климатическое исполнение: УХЛ3. Рабочая температура: -60…+40°С при относительной влажности до 98% при 25°С. Габаритные размеры реле (без датчиков тока): не более 60х80х96 мм. Габаритные размеры датчиков тока реле (внутренний x внешний диаметр x высота): 42x74x20 мм. Масса реле: не более 0,7 кг. Средний срок службы реле: не менее 5 лет.
