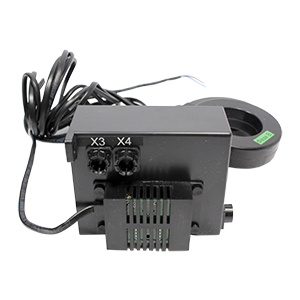

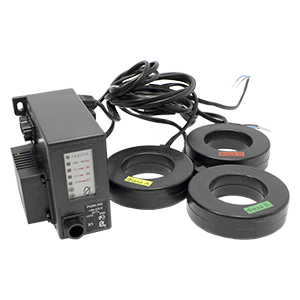

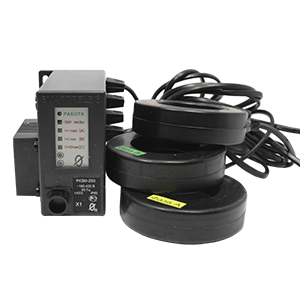

РКЗМ-250 реле контроля и защиты

Предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50Гц номинальным напряжением 230/400 или 400/690 В для их защиты от аварийных режимов работы. При косвенном подключении через дополнительные трансформаторы тока реле могут использоваться в электрических сетях на любое напряжение. Реле осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов работы отключает ее. Отключение происходит в следующих аварийных ситуациях: при перегрузке по току; при недогрузке по току; при недопустимом перекосе фаз по току; при обрыве любой фазы. Защитное отключение осуществляется путем размыкания управляющего ключа реле. Управляющий ключ выполнен в виде съемного модуля, допускающего замену при выходе его из строя без демонтажа реле. Управляющий ключ реле коммутирует электрическую цепь переменного тока от 0,01 до 1,5 А при напряжении от 180 до 460 В. Реле выпускается по ТУ 3425-005-79200647-2008. Пределы контролируемых токов в каждой из трех фаз электроустановки: 20-1250 А. Пределы регулирования режимных уставок по току перегрузки Imax, недогрузки Imin и дисбалансу токов Dm: 20-250 А, шаг 1 А. Климатическое исполнение: УХЛ3. Рабочая температура: -40...+40 °С (при относительной влажности до 95%). Напряжение питания: ≈180-460 В частотой (50±2) Гц. Потребляемая мощность: не более 2 Вт. Габаритные размеры реле: не более 70х80х105 мм (без датчиков тока). Габаритные размеры датчиков тока реле (внутренний диаметр x внешний диаметр x высота, мм): 42х76х20. Масса реле: не более 0,7 кг. Средний срок службы: не менее 8 лет.
