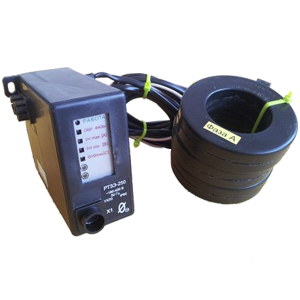

РТЗЭ-1250 реле токовой защиты электродвигателей

Предназначено для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В с целью повышения их надежности и увеличения срока службы. Реле осуществляет контроль токов в трех фазах электродвигателя и при выявлении недопустимых режимов отключает его. Отключение происходит в следующих аварийных ситуациях: при перегрузке по току; при недогрузке по току; при неполнофазном режиме работы (обрыве фазы); при недопустимом перекосе фаз по току. Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора). Выпускается по ТУ 3425-008-79200647-2009. Пределы контролируемых токов: 0-6250 А. Пределы регулирования режимных уставок по току предупредительной сигнализации Iпс, току перегрузки Imax, недогрузки Imin и дисбалансу токов Dmax: 100-1250 А, шаг 5 А. Напряжение питания: ~180-460 B с частотой (50±2) Гц. Потребляемая мощность: не более 2 Вт. Климатическое исполнение: УХЛ3. Рабочая температура окружающей среды: -40…+40 °С при относительной влажности до 98% при 25 °С. Степень защиты: IP60. Габаритные размеры реле (без датчиков тока): не более 60х80х105 мм. Габаритные размеры датчиков тока (внутренний диаметр x внешний диаметр x высота, мм): 65x112x22 мм. Масса: не более 1,3 кг. Средний срок службы: не менее 5 лет.
