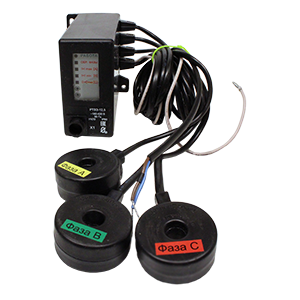

РТЗЭ-СВ-5 реле токовой защиты электродвигателей

Предназначено для установки в цепях питания трехфазных электродвигателей переменного тока ~220/380В, 50Гц с целью повышения их надежности и увеличения срока службы. Реле осуществляет контроль токов в трех фазах электродвигателя и отключает его при выявлении аварийных режимов: при перегрузке по току; при недогрузке по току; при неполнофазном режиме работы (обрыве фазы); при недопустимом перекосе фаз по току. Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора). Реле имеет внешний ключ управления, функцию регистрации даты и времени аварийных отключений, функцию счетчика наработки электродвигателя. Возможно подключение к ПК, работа с адаптерами USB, Ethernet, RS485, устройством УСИМ, в системе удаленного сбора данных «СИРИУС», в системе беспроводного доступа WL_NET, с модулями ИС, ИС1, ИС2, ИС3, ИС6, КС, КС1, М1, МКТ. Пределы контролируемых токов: 0...25А. Пределы регулирования режимных уставок по току предупредительной сигнализации Iпс, току перегрузки Imax, недогрузки Imin и дисбалансу токов Dmax: 0,4...5А с шагом 0,02А. Напряжение питания: ~180...460B, 50±2Гц. Потребляемая мощность: не более 2Вт. Климатическое исполнение: УХЛ3. Рабочая температура окружающей среды: -40...+40°С. Относительная влажность: до 98% при +25°С. Степень защиты: IP60. Габаритные размеры реле (без датчиков тока): 60х80х105мм. Габаритные размеры датчиков тока (внутренний диаметр x внешний диаметр x высота): 10x40x15мм.
