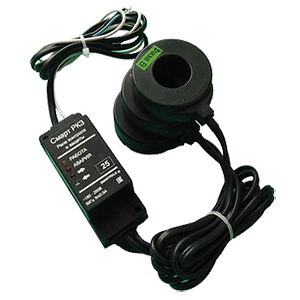

Предназначено для установки в цепях питания трехфазных электроустановок напряжением 0.4 кВ (электродвигателей и других ответственных агрегатов) с целью повышении их надежности и увеличения срока службы. При косвенном подключении через трансформаторы тока реле может устанавливаться в сетях высокого напряжения. Реле осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов работы отключает ее. Отключение происходит в следующих аварийных ситуациях: при перегрузке по току; при недогрузке по току; при недопустимом перекосе фаз по току; при обрыве любой фазы. Выпускается по ТУ 3425-001-79200647-2014. Климатическое исполнение: УХЛ3. Рабочая температура: -40...+40. Степень защиты: IP60. Питание реле осуществляется от одной фазы сети переменного тока напряжением в пределах от 180 до 250 B частотой (50±2) Гц. Мощность, потребляемая реле от сети - не более 0.5 Вт. Пределы контролируемых токов в каждой из трех фаз электроустановки: от 0 до 2500 А.Пределы регулирования режимных уставок по току перегрузки Imax, недогрузки Imin и дисбалансу токов Di: от 40 до 500 А, шаг 2А.
