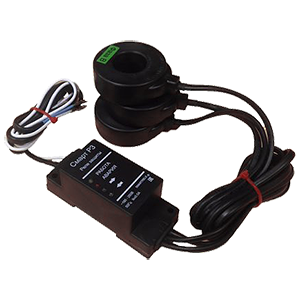

Предназначено для установки в цепях питания трехфазных электроустановок напряжением 0.4 кВ (электродвигателей и других ответственных агрегатов) с целью повышении их надежности и увеличения срока службы. Осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов работы отключает ее. Отключение происходит в следующих аварийных ситуациях: при перегрузке по току; при обрыве любой фазы. Защитное отключение осуществляется путем размыкания управляющего контакта реле, включаемого в цепь катушки электромагнитного пускателя (контактора). Выпускается по ТУ 3425-001-79200647-2014. Климатическое исполнение: УХЛ3. Степень защиты: IP60. Рабочая температура: -40...+40. Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 250 B частотой (50±2) Гц. Потребляемая мощность, не более: 1 Вт. Пределы контролируемых токов в каждой из трех фаз электроустановки: от 0 до 1250 А. Пределы регулирования режимных уставок по току перегрузки Imax: от 20 до 250 А, шаг 1А.
