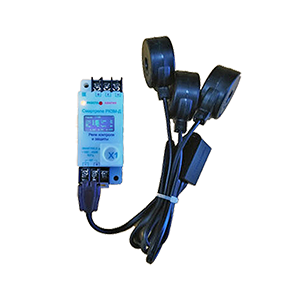

Предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц номинальным напряжением ~230/400 или ~400/690 В для их защиты от аварийных режимов работы. Реле осуществляет контроль токов в трех фазах питания контролируемой электроустановки и при выявлении аварийных режимов работы отключает ее. Защитное отключение осуществляется путем размыкания исполнительного контакта реле, включаемого в цепь катушки электромагнитного пускателя (контактора). Реле обеспечивает блокировку запуска контролируемого электродвигателя при снижении сопротивления изоляции обмоток относительно земли ниже 360 КОм (предпусковой контроль). Реле обеспечивает отображение на встроенном дисплее заданных режимных уставок и значений контролируемых токов в трех фазах питания электроустановки. Изготавливается по ТУ 3425-001-79200647-2014. Пределы контролируемых токов, А: 0-40. Пределы регулирования режимных уставок по току перегрузки Imax, недогрузки Imin и дисбалансу токов Di, А: 0,4-5, шаг 0,02.
