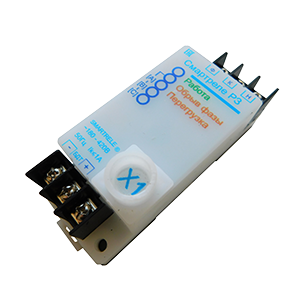

Смартреле-РЗ-5 реле защиты трехфазных электроустановок

Предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц номинальным напряжением ~230/400 В или ~400/690 В для их защиты от аварийных режимов работы. Осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов работы отключает ее. Отключение происходит в следующих аварийных ситуациях: при перегрузке по току; при обрыве любой фазы. Защитное отключение осуществляется путем размыкания управляющего контакта реле, включаемого в цепь катушки электромагнитного пускателя (контактора). Выпускается по ТУ 3425-001-79200647-2014. Пределы контролируемых токов в каждой из трех фаз электроустановки: 0-40 А. Пределы регулирования уставки по току перегрузки Imax: 0,4-5 А, шаг 0,02 А. Напряжение питания: ~180-460 B с частотой (50±2) Гц. Потребляемая мощность: не более 0,6 Вт. Климатическое исполнение: УХЛ3. Рабочая температура: -40…+40 °С при относительной влажности до 95%. Степень защиты корпуса реле: IP60. Габаритные размеры реле (без датчиков тока): не более 35х95х42 мм. Габаритные размеры датчиков тока реле (внутренний диаметр x внешний диаметр x высота): 10x40x15 мм. Масса в комплекте с датчиками тока: не более 0,25 кг. Средний срок службы: не менее 5 лет.
