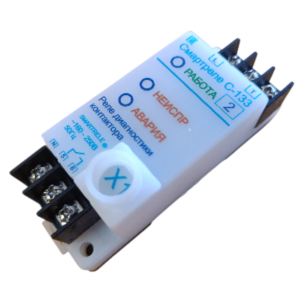

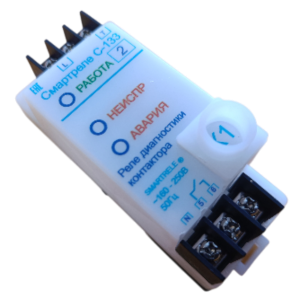

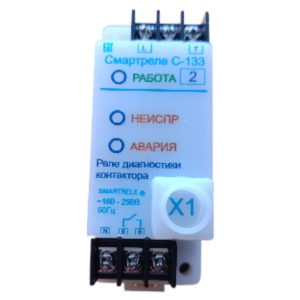

Предназначено для диагностики контакторов с током потребления катушки управления от 200 до 2000 мА при поминальном напряжении 220В (мощность от 40 до 450 ВА). Контролирует техническое состояние электромагнитной системы контактора путем контроля приведенного тока потребления катушки управления (в режиме удержания). При выходе тока потребления за установленные пределы (максимальное и минимальное значение), недопустимые или опасные для дальнейшей эксплуатации контактора, реле выдает аварийный сигнал в виде замкнутого управляющего контакта. Аварийный сигнал реле может быть использован для оповещения обслуживающего персонала о необходимости ремонта или замены контактора, а при необходимости и для его аварийного отключения. Выпускается по ТУ 3425-001-79200647-2014. Питание осуществляется от оперативной цепи управления контактором номинальным напряжением 220 В переменного тока. Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150-69 и предназначено для работы при температуре окружающей среды от -40 до +40 ºС при относительной влажности до 98% при температуре +25 ºС. Степень защиты корпуса реле: IP60. Потребляемая мощность, не более: 0,5 Вт. Ток, коммутируемый управляющим контактом реле, не более: 50 мА. Габаритные размеры, не более: 35х95х42 мм. Масса, не более: 100 г. Средний срок службы, не менее: 10 лет.
