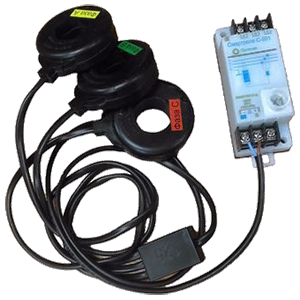

Предназначено для контроля и регистрации во времени нагрузки в трехфазных сетях переменного тока промышленной частоты (50 ± 0.4) Гц напряжением 220/380 В. Предназначено для стационарной установки на объектах электроэнергетики (трансформаторах, распределительных устройствах и т.п.) и рассчитано на круглосуточную непрерывную работу в течение всего срока эксплуатации объекта. Контролирует действующие значения полного тока в трех фазах и нулевом проводе контролируемой сети, фазные напряжения в трех фазах сети, производит статистическую обработку и сохранение в собственной энергонезависимой памяти полученных данных в виде суточных графиков нагрузки. Обеспечивает передачу данных о текущей нагрузке в сети и накопленных статистических данных в виде суточных графиков нагрузки в персональный компьютер (ПК) для последующей обработки анализа и документирования. Пределы измерения фазных напряжений в контролируемой сети: от 160 до 250 В. Потребляемая мощность, не более 1 Вт. Длина кабеля от корпуса устройства до датчиков тока: 1100 ± 100 мм с возможностью наращивания до 20 м. Номинальный ток в контролируемой сети: до 500 А. Пределы контролируемых токов в трех фазах сети и нулевом проводе: от 0 до 1000 А. Климатическое исполнение: УХЛ3. Температура окружающей среды: -40...+40°С. Степень защиты: IP60. Срок службы, не менее: 10 лет. Выпускается по ТУ 3425-001-79200647-2014.
