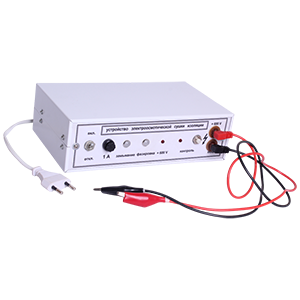

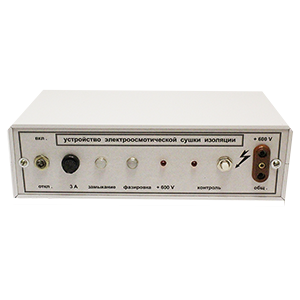

УЭСИ устройство электроосмотической сушки изоляции электродвигателей и генераторов

Предназначено для нетеплового обезвоживания изоляции обмоток электродвигателей и генераторов с рабочим напряжением до 1000В без разборки и демонтажа, непосредственно на объекте установки. Кроме того, устройство может быть использовано для устранения эффекта "распаривания", связанного со снижением уровня сопротивления изоляции электродвигателя в первые минуты после его включения, а также для проведения ускоренных испытаний электроизоляционных конструкций электродвигателя на влагостойкость и для диагностики состояния качества изоляции электродвигателя. Принцип действия основан на явлении электроосмотического перемещения жидкости по капиллярам под действием электрического поля. Микротрещины, имеющиеся в изоляции электрических машин, представляют собой  гетерокапиллярную систему. Влага проникает в эти микротрещины и приводит к снижению уровня сопротивления изоляции. Устройство УЭСИ формирует электрические импульсы, передаваемые на корпус и обмотки электрической машины, под действием которых влага выводится из микротрещин изоляции. Ход процесса нужно контролировать периодическим измерением сопротивления изоляции. Если в процессе электроосмотической сушки сопротивление изоляции увеличивается незначительно или не меняется вовсе, то это свидетельствует о наличии в изолирующих материалах слишком больших пор и трещин, требующих профилактического ремонта электрической машины. Использование УЭСИ исключает коробление, тепловое старение, термическую деструкцию и локальные перегревы изоляции, свойственные для тепловой сушки изоляции. Конструктивно устройство представляет собой металлический корпус, внутри которого размещены элементы электрической схемы. На лицевой панели расположены: тумблер «Вкл/Откл», клеммы «+600В» и «Общ.» для подключения соединительных проводов, сигнальная лампа «Замыкание», сигнальная лампа «Фазировка», сигнальная лампа "+600В", сигнальная лампа "Контроль", кнопка "Контроль", гнездо предохранителя 3А. Напряжение питания: ~220В, 50Гц. Длительность непрерывной работы: не ограничена. Потребляемая мощность: не более 30Вт. Выходное напряжение: не более 600В. Относительная влажность воздуха: до 100%. Класс напряжения обслуживаемых электродвигателей: до 1000В. Мощность обслуживаемых электродвигателей: не ограничена. Начальное сопротивление изоляции обмоток электродвигателя: не менее 60кОм. Габаритные размеры: 220х120х60мм. Масса: 1,3кг.
