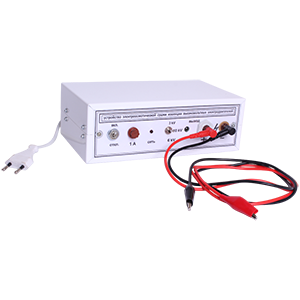

УЭСИВ устройство электроосмотической сушки изоляции обмоток высоковольтных электродвигателей

Предназначено для нетеплового обезвоживания изоляции электрических машин мощностью до 1600кВт на рабочее напряжение 3кВ, 6кВ, 10кВ, а также для диагностики состояния изолирующих материалов обмоток и для предотвращения проникновения влаги в изоляцию электрических машин, находящихся в условиях повышенной влажности в периоды технологических пауз. Принцип действия основан на явлении электроосмотического перемещения жидкости по капиллярам под действием электрического поля. Микротрещины, имеющиеся в изоляции электрических машин, представляют собой  гетерокапиллярную систему. Влага проникает в эти микротрещины и приводит к снижению уровня сопротивления изоляции. Устройство УЭСИВ формирует электрические импульсы, передаваемые на корпус и обмотки электрической машины, под действием которых влага выводится из микротрещин изоляции. Ход процесса нужно контролировать периодическим измерением сопротивления изоляции. Если в процессе электроосмотической сушки сопротивление изоляции увеличивается незначительно или не меняется вовсе, то это свидетельствует о наличии в изолирующих материалах слишком больших пор и трещин, требующих профилактического ремонта электрической машины. Использование УЭСИВ исключает коробление, тепловое старение, термическую деструкцию и локальные перегревы изоляции, свойственные для тепловой сушки изоляции. Конструктивно устройство представляет собой металлический корпус, внутри которого размещены элементы электрической схемы. На лицевой панели расположены:  переключатель режимов работы "3кВ/6кВ/10кВ", клеммы «+» и «-» для подключения соединительных проводов, тумблер «вкл/откл», сигнальная лампа «сеть», сигнальная лампа «выход», гнездо предохранителя 3А. Напряжение питания: ~220В, 50Гц. Потребляемая мощность: не более 20Вт. Продолжительность непрерывной работы: не ограничена. Габаритные размеры: 220х60х120мм. Масса: 2кг.
