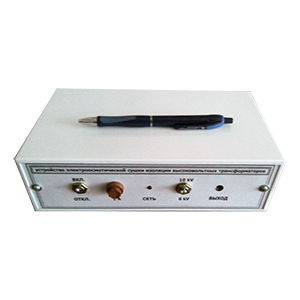

УЭСИВТ устройство электроосмотической сушки изоляции обмоток трансформаторов

Предназначено для нетеплового обезвоживания твердой изоляции активной части маслонаполненных силовых трансформаторов мощностью до 1600кВт классов напряжения 6кВт, 10кВ в процессе эксплуатации и ремонта. Также устройство может сушить изоляцию сухих трансформаторов, токоограничивающих реакторов, вводов, измерительных трансформаторов тока и напряжения, высоковольтных электродвигателей. Принцип действия основан на явлении электроосмотического перемещения жидкости по капиллярам под действием электрического поля. Микротрещины, имеющиеся в твердой изоляции, представляют собой гетерокапиллярную систему. Влага проникает в эти микротрещины и приводит к снижению уровня сопротивления изоляции. Устройство УЭСИВТ формирует электрические импульсы, передаваемые на корпус и обмотки трансформатора, под действием которых влага выводится из микротрещин изоляции. Ход процесса нужно контролировать периодическим измерением сопротивления изоляции. Использование УЭСИВТ исключает коробление, тепловое старение, термическую деструкцию и локальные перегревы изоляции, свойственные для тепловой сушки. Конструктивно устройство представляет собой металлический корпус, внутри которого размещены элементы электрической схемы. На лицевой панели расположены:  переключатель режимов работы "6кВ/10кВ", клеммы «+» и «-»   для подключения соединительных проводов, тумблер «вкл/откл», сигнальная лампа «сеть», сигнальная лампа «выход», гнездо предохранителя 3А. Напряжение питания: ~220В, 50Гц. Потребляемая мощность: не более 20Вт. Продолжительность непрерывной работы: не ограничена. Габаритные размеры: 220х60х120мм. Масса: 1,8кг.
