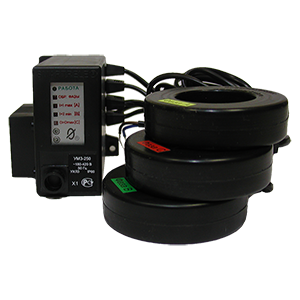

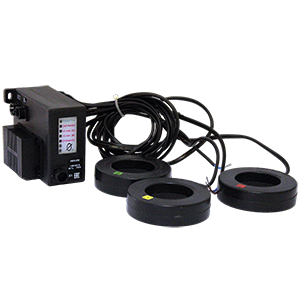

УМЗ-125 устройство мониторинга и защиты электродвигателей

Предназначено для осуществления мониторинга – непрерывного наблюдения за работой электродвигателя, регистрации режимов и событий, накопления статистических данных о работе электродвигателей и агрегатов на их основе. Регистрируется информация о запусках, нормальных и аварийных отключениях электродвигателя, перерывах и отключениях электроснабжения с фиксацией даты и времени событий и их параметров: контролируемых токов и причины аварии на момент аварийного отключения, пускового тока и времени выхода на режим контролируемого электродвигателя при его запуске, длительности перерыва электроснабжения, ведется учет времени наработки, числа нормальных и аварийных отключений электродвигателя и ряда других параметров. Обеспечивает защитное отключение электродвигателя при возникновении аварийных режимов работы. Обеспечивает функции защиты следующих видов: трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки; защиту от недогрузки по току; защиту от неполнофазного режима работы; защиту от превышения допустимого дисбаланса токов; защиту от частых пусков. Выпускается по ТУ 3425-001-79200647-2012. Номинальный ток электродвигателя: 20-125 A. Пределы контролируемых токов: 0-625 А. Пределы регулирования режимных уставок по току отсечки Iо: 0-625 А, шаг 3 А. Пределы регулирования режимных уставок по току максимальной защиты Imax: 0-250 А, шаг 1 А. Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки Imin, дисбалансу токов Dmax и току предупредительной сигнализации Iпс: 0-125 А, шаг 1 А. Климатическое исполнение: УХЛ3. Рабочая температура окружающей среды: -40…+65 °С при относительной влажности до 98% при 25 °С. Степень защиты корпуса: IP60 (или IP65 – опция). Напряжение питания: ~180-420 В частотой (50 ± 2) Гц. Потребляемая мощность: не более 2 Вт. Габаритные размеры (без датчиков тока): не более 70х80х105 мм. Габаритные размеры датчиков тока (внутренний диаметр x внешний диаметр x высота: 24x54x18 мм. Масса: не более 0,5 кг. Средний срок службы: не менее 5 лет.
