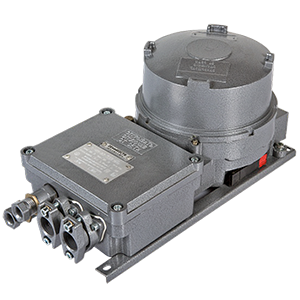

Предназначены для местного и дистанционного управления электродвигателями с короткозамкнутым ротором в сетях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности. Конструктивно состоят из коммутационного отделения и отделения вводов, соединенных винтами и образующих взрывонепроницаемую оболочку. Корпус и крышка коммутационного отделения соединяются винтами с фиксацией от самоотвинчивания и с кодированной головкой. Электрическая связь между коммутационным отделением и отделением вводов осуществляется проводами, залитыми в корпусе эпоксидным компаундом. Маркировка взрывозащиты: 1ExdeIIСT6Gb. Степень защиты: IP65. Температура окружающей среды: -10...+35°С (для исполнения УХЛ4) и -10...+45°С (для исполнения Т3). Номинальное напряжение: ~230 или ~400В. Номинальный ток: 32А. В обозначении указывается: Модель (УУКВ); Номинальный ток в А (32); Код исполнения (отсутствует - нереверсивное, Р - реверсивное, Т - с двумя тепловыми реле); Код номинального напряжения (1 - ~230В, 2 - ~400В); Код частоты номинального переменного напряжения (1 - 50Гц, 2 - 60Гц); Код уставки тока срабатывания защиты от перегрузки (1 - отсутствует, 2 - 1,5А...2,6А, 3 - 2,4А…4А; 4 - 3,8А…6,5А, 5 - 5,5А…8А, 6 - 7А…10А, 7 - 9,5А…14А, 8 - 13А…19А, 9 - 18А…25А); Климатическое исполнение (УХЛ4, Т3).
