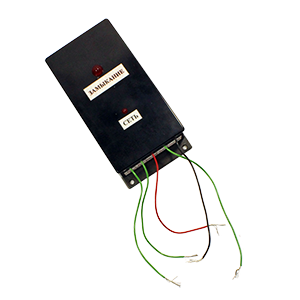

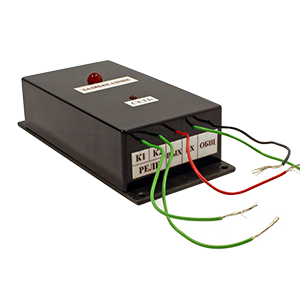

Предназначено для нетеплового предотвращения увлажнения изоляции обмоток электродвигателей с номинальным напряжением 380В, эксплуатируемых в условиях повышенной влажности воздуха. Имеет функцию предотвращения возможности включения электродвигателя при резком снижении сопротивления изоляции. Обеспечивает эффективную защиту обмоток от увлажнения в течение продолжительного времени (месяцы). Принцип действия основан на явлении электроосмотического переноса жидкости в капиллярных системах под действием электрического поля. На выходе устройства формируются импульсы напряжения специальной формы. Место установки: магнитный пускатель. При отключении электродвигателя, т. е. при размыкании контактов магнитного пускателя, УВНЭД-1М автоматически включается в работу и предотвращает проникновение влаги в изоляцию электродвигателя. Одновременно с этим устройство проводит анализ тока утечки через изоляцию от обмотки к корпусу и сравнивает его с определенным, заранее заданным максимально допустимым значением. Если ток утечки оказывается больше этого значения, то загорается индикаторная лампа «ЗАМЫКАНИЕ» и блокируется цепь управления катушкой магнитного пускателя, включение электродвигателя становится невозможным. Когда электродвигатель запущен, устройство автоматически отключается. Конструктивно представляет собой прямоугольный корпус, внутри которого размещаются элементы электрической схемы, залитые компаундом. В основании корпуса имеются отверстия для крепления. Длительность непрерывной работы: не ограничена. Время установления рабочего рабочего режима: не более 1мин. Напряжение питания: ~220В, 50Гц. Потребляемая мощность: не более 7Вт. Класс напряжения обслуживаемых электродвигателей: 0,4кВ. Максимальная мощность защищаемых электродвигателей: 250кВт. Габаритные размеры: 160х70х35мм. Масса: 0,45кг.
