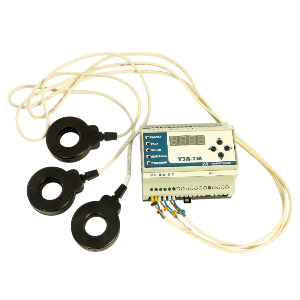

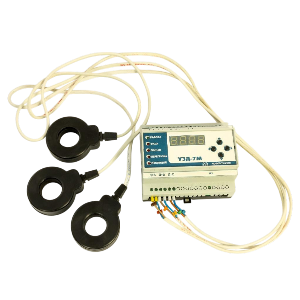

УЗД-7М-(6,3...63А) устройство защиты двигателя

Микропроцессорное устройство защиты двигателя предназначено для защиты трехфазных электродвигателей путем их аварийного отключения или предотвращения включения в случае обнаружения неисправности. Устройство непрерывно осуществляет контроль потребляемых двигателем токов, а также формирует предварительную команду на запрет его включения в случае пониженного сопротивления изоляции обмоток двигателя или кабеля, соединяющего магнитный пускатель с двигателем. Основные защитные функции: от перегрузки по току, от тепловой перегрузки, от холостого хода и обрыва фаз, от перекоса фазных токов, от включения двигателя при нарушении изоляции обмоток. Дополнительные функции: сигнализация о начале перегрузки, индикация причины отключения, задержка повторного включения нагрузки после устранения аварии, блокировка повторного включения при тяжелых авариях, возможность оперативного изменения параметров защиты, защита от несанкционированного изменения настроек, дистанционный контроль состояния двигателя. Номинальный ток защиты: 6,3...63А. Минимальный измеряемый ток (действующий): 0,5А. Максимальный измеряемый ток (амплитуда): 820А. Максимальный выдерживаемый без повреждения ток (амплитуда): не менее 3300А. Коэффициент передачи датчиков тока Д-24: 1000:1. Номинальное напряжение питания: 220В. Потребляемая мощность: не более 4Вт. Количество каналов контроля тока: 3. Максимальная длина проводов между устройством и датчиками тока: 1,5м. Минимальное время срабатывания защиты от перегрузки: не более 10мс. Тип исполнительных выходов: контакты реле (~250В х 2А). Диапазон рабочих температур: -40...+55ºС. Габаритные размеры электронного блока: 105х86х60мм. Масса электронного блока: 0,4кг. Габаритные размеры датчиков тока Д-24: D54,6хd24,5х19мм.
