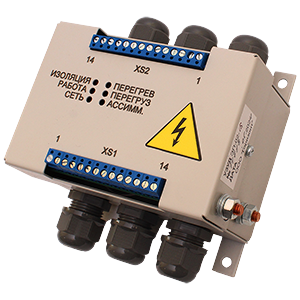

УЗУД-ЭП-02-110-Тр устройство защиты электродвигателя

Предназначено для защиты и мониторинга работы асинхронных электродвигателей напряжением 0,4кВ для ограничения неблагоприятных воздействий и ненормальных режимов работы. Функции: защита от несимметричных режимов, от обрыва фазы, от перегрузки (время - ток), от снижения сопротивления изоляции фаза-корпус, от перегрева обмотки статора, от частых пусков; защита по максимальному току с задержкой по времени, запрет пуска перегретого двигателя, сигнализация потери нагрузки, включение аварийной сигнализации, отключение и включение пускателя по внешним командам, изменение уставок, контроль характеристик двигателя, чтение архива аварий по интерфейсу RS-485, передача по последовательному интерфейсу измеренных и вычисленных параметров электродвигателя. На лицевой панели расположены шесть светодиодных индикаторов режимов работы. Тип датчика тока: встроенный трансформатор тока (3 шт.). Допустимый ток через внутренний трансформатор: 300А. Внутренний диаметр втулки внутреннего трансформатора: 8мм. Напряжение питания: ~220В, 50Гц. Потребляемая мощность: не более 3Вт. Связь с внешними устройствами: RS485. Входные дискретные сигналы переменного тока (~220В): 4. Выходные дискретные сигналы: 3 (240В х 1А). Степень защиты: IP20. Климатическое исполнение: У3. Габаритные размеры: 134х124х75мм. Масса: 1,5кг. Настройка устройства может производиться с ПК либо с пульта ИНТЕЛЕКОН-ЭП. Структура обозначения: Модель (УЗУД-ЭП-02); Мощность электродвигателя в кВт (до 250кВт); Код необходимости применения дополнительных внешних трансформаторов тока (не заполнено - нет, Тр - требуются (при мощностях более 15кВт)).
