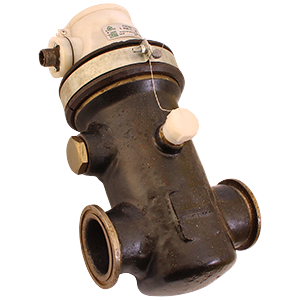

Предназначены для непрерывного измерения количества жидкости (технической воды, нефти, нефтепродуктов) в единицах объема на технологических установках нефтедобывающих предприятий и других объектах. Принцип работы основан на преобразовании количества протекающей жидкости в пропорциональное число оборотов турбинки и пересчета в единицы объема. Съем показаний счетчика осуществляется: по механическому счетчику, по электромагнитному датчику. Электромагнитный датчик представляет собой контактное устройство на основе нормально-разомкнутого магнитоуправляемого контакта, управляемого полем постоянных магнитов, расположенных во вращающемся диске счетного механизма. Цена одного импульса: 50л. Питание электрических цепей электромагнитного датчика: =6В. Диаметр условного прохода: 50мм. Пропускная способность: 0,0016...0,0083м3/с (6...30м3/ч). Предел допускаемой основной относительной погрешности: ±1,0%. Температура измеряемой среды: +5...+70°С. Содержание парафина: не более 10% об. Вязкость: (1x10^-6)...(120x10^-6)м2/с. Содержание сернистых соединений: не более 3%. Количество механических примесей: не более 3000мг/л. Размер частиц механических примесей: не более 5мм. Рабочее давление: 4МПа. Потеря давления при максимальном расходе: не более 0,05МПа. Температура окружающего воздуха: -50...+50°С. Габаритные размеры: 320х177х385мм. Масса: 20кг.
