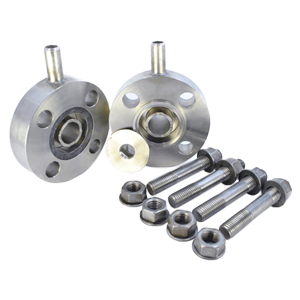

ДФК-10-20-А/Б-С50 диафрагма фланцевая камерная

Предназначены для создания перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления. Конструкция сочетает камерный (угловой) способ отбора давления и фланцевое соединение. В типовом исполнении изготавливаются с одной парой патрубков для отбора давления под приварку импульсных линий диаметром 16 мм. Структура обозначения: Модель (ДФК - диафрагма фланцевая камерная); Условное давление в МПа (10);  Условный проход (Dn) в мм (20, 25, 32, 40); Код материалов изготовления камеры/диска (А - сталь 20; Б - сталь 12Х18Н10Т; 09Г2С - сталь 09Г2С); Код конструктивного исполнения диска (С50 - стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм по РД 50-411), К - с коническим входом по РД 50-411, И - износоустойчивые по РД 50-411, Б/Р - с технологическим отверстием без расточки диаметра).
