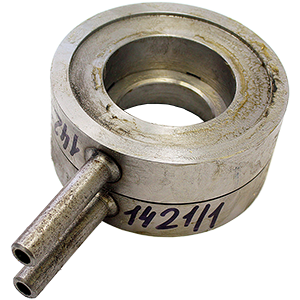

ДКС-10-100-А/Б-1-И диафрагма камерная стандартная

Предназначены для создания перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления. В типовом исполнении изготавливаются с одной парой патрубков для отбора давления под приварку импульсных линий диаметром 16 мм. Структура обозначения: ДКС - диафрагма камерная стандартная; Pn - условное давление в МПа; Dn - условный проход в мм; Х/Х - код материалов изготовления камеры/диска (А - сталь 20; Б - сталь 12Х18Н10Т; 09Г2С - сталь 09Г2С); Х - код конструктивного исполнения по МИ 2638 (1, 2, 3); Х - код конструктивного исполнения диска (ГОСТ - стандартные диафрагмы для трубопроводов с Dn=50мм и более; С50 - стандартные диафрагмы для трубопроводов с Dn менее 50мм; К - с коническим входом; И - износоустойчивые; Б/Р - с технологическим отверстием (без расточки диаметра).
