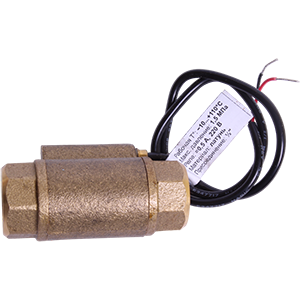

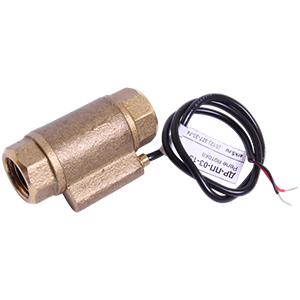

Датчик-реле потока поршневой подпружиненный, предназначен для контроля потока воды через трубопровод и защиты оборудования от режима «сухого хода». Принцип работы основан на перемещении подпружиненного поршня под действием давления потока жидкости. Поршень снабжен магнитом, который воздействует на контакты геркона и замыкает их. При отсутствии или ослаблении потока в трубе поршень возвращается в исходное положение под действием пружины и размыкает контакты. Рабочая среда: вода и другие неагрессивные жидкости. Максимальное давление рабочей среды: 1,5МПа. Температура рабочей среды: -10...+110°С. Минамальный расход рабочей среды: 1л/мин. Максимальный расход рабочей среды: 20л/мин. Коммутируемая мощность: 50Вт. Максимальный коммутируемый ток: 0,5А (при =24В). Максимальное коммутируемое напряжение: =220В. Для увеличения коммутационной способности следует использовать промежуточные реле c управляющим напряжением =24В и током потребления не более 300мА. Степень защиты: IP55. Длина провода: 40мм. Материал изготовления: латунь. Присоединение: внутренняя резьба Rc1/2". Монтажное положение: любое. Габаритные размеры: 73х32х44мм. Вес: 0,31кг.
