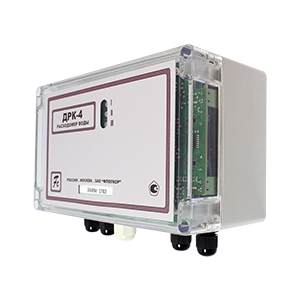

Предназначен для измерения объема и расхода питьевой, технической, речной или сточной воды в полностью заполненных трубопроводах с внутренним диаметром (Dy) от 80 до 350 мм. По согласованию с изготовителем датчики могут использоваться для измерения других сред - растворов солей, кислот, сильнозагрязненных (до 50% твердой фракции) жидкостей. Измеряемый расход соответствует скорости движения рабочей жидкости (воды) в трубопроводе: минимальный - 0,15 м/с для труб Dy менее 150 мм и 0,1 м/с для труб большего диаметра; максимальный - 10 м/с. Пределы допускаемой погрешности ± 1,5 % при скорости жидкости 0,5-5 м/с, ± 2 % при других скоростях. Допустимое давление рабочей жидкости до 2,5 МПа, температура +1...+150 °C. Расходомер ДРК-4А1 - одноканальный, имеет только импульсный выход. Состоит из первичного преобразователя ДРК-4ПП, включающего четыре акустических преобразователя ДРК-4АП, и электронного преобразователя ДРК-4ЭПА1. Длина кабелей, соединяющих ДРК-4АП с ДРК-4ЭПА1 3 м. Питание прибора от стабилизированного источника постоянного тока 11,5-15 В при нагрузке до 500 мА.
