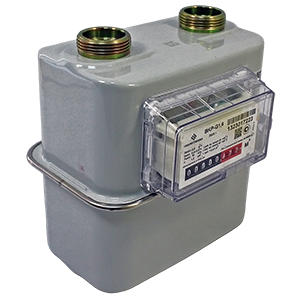

ВКР-G1,6 счетчик газа мембранный (правый)

Счетчики газа объемные мембранные без температурной компенсации предназначены для измерений объема газа при рабочих условиях. Принцип действия основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих две измерительные камеры. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение восьмиразрядное отсчетное устройство, вызывая приращение показаний накопленного объема. Объемный расход газа: максимальный - 2,5м3/ч; номинальный - 1,6м3/ч; минимальный  - 0,016м3/ч. Циклический объем: 1,2дм3. Порог чувствительности: 0,032м3/ч. Расстояние между осями штуцеров: 110мм. Масса: 1,9кг. Присоединительная резьба: G1_1/4".
