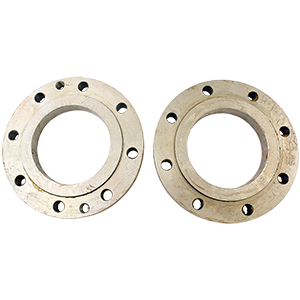

КФ-1,6-350-А-П-ДКС-1 комплект фланцев

Комплект монтажных частей измерительного трубопровода, предназначен для монтажа диафрагм, струевыпрямителей, устройств подготовки потока на измерительном трубопроводе. Изготавливаются в соответствии с ГОСТ 33259-2015. Комплект поставки: фланцы, паронитовые прокладки, крепежные изделия. В обозначении указывается: Обозначение фланцевого соединения (КФ - комплект фланцев); Номинальное давление в МПа (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10); Номинальный диаметр в мм (50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000); Код материала (А - Сталь 20, Б - Сталь 12Х18Н10Т, 09Г2С - сталь 09Г2С); Код типа фланца (П -  плоский приварной, В - приварной встык (воротниковый)); Обозначение устройства, для установки которого требуется данное фланцевое соединение (ДКС, ДБС, ДВС, ДФС, СВТ, УПП-Д).
