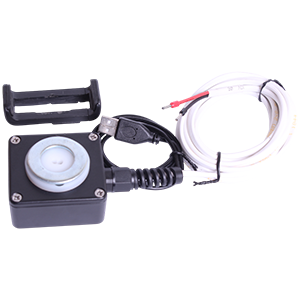

Предназначен для автоматического считывания показаний расхода воды со счетчиков, формирует импульсный выходной сигнал. Используется как вспомогательное устройство при проведении поверки или регулировки счетчиков горячей и холодной воды на месте их эксплуатации, в том числе при поверке с помощью поверочной установки ВПУ-Энерго-М. Принцип работы узла основан на фиксации рассеянной пульсации лазерного луча от поверхности обтюратора (звездочки) счетчика воды, вызванной прерыванием светового потока лопастями или рисками при его вращении. Оптическая мощность лазерного излучения, не более: 3 мВт. Диапазон входных, выходных частот: 0,5-100 Гц. Коэффициент деления выходного/входного сигнала: 1/10. Номинальное напряжение питания: 5±0,5 В. Ток потребления: 45 мА. Условия эксплуатации: температура окружающего воздуха: +5...+40 °С, относительная влажность воздуха: 30-80% при температуре 35 °С, атмосферное давление: 84-106,7 кПа.
