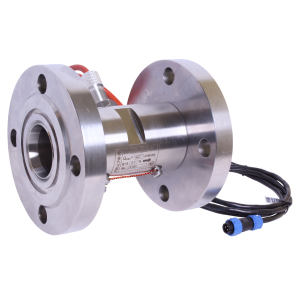

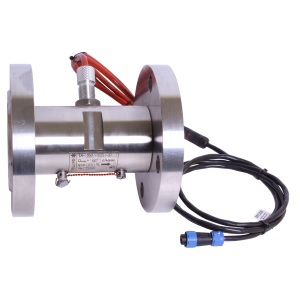

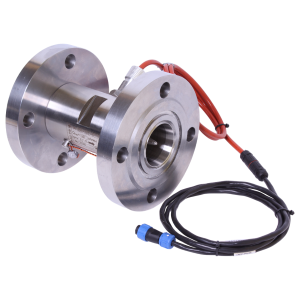

ПИП-РВШ-ТА-050-025-D-12Х18Н10Т-0,5% первичный преобразователь расходомера-счетчика жидкости

Расходомеры-счетчики РВШ-ТА предназначены для коммерческого и внутрихозяйственного учёта объема и расхода ньютоновских жидкостей с кинематической вязкостью 0,6...300мм2/c (сСт), температурой -50...+250°С, давлением 0,4...25МПа, как в стационарных установках, так и на наземных подвижных и переносных средствах заправки и перекачки. Пределы диапазонов измерения: 1...1900м3/ч. Пределы допускаемой относительной погрешности: ±0,25; ±0,50; ±1,00%. В состав расходомера-счётчика входят: первичный преобразователь турбинного типа с аксиально расположенной турбиной (ПИП), вторичный электронный прибор СКЭ-01 (ВЭП), комплект соединительных проводов, преобразователь измерительный (ПИ) - при необходимости. Принцип действия основан на измерении частоты вращения аксиальной турбины посредством магнитоиндукционного датчика с последующим пересчетом частоты импульсов, количества импульсов и характеристик ПИП в объемный расход и количество прошедшей через расходомер-счётчик жидкости. При необходимости в измерительную цепь между ПИП и ВЭП устанавливается ПИ, который преобразует и усиливает измерительный сигнал, объединяет измерительные каналы в один поток. В обозначении указывается: Серия (РВШ); Тип (ТА - турбинный с аксиальной турбиной); Код условного прохода Dn (010, 020, 032, 050, 065, 080, 100, 150, 200, 250); Код номинального давления Pn (025, 040, 063, 160, 250); Код типа присоединения к трубопроводу (A, B, C, D, E, F, G, H, J, K - фланцы соответствующего букве исполнения по ГОСТ 33259-2015, L – фланцы разъемные по ГОСТ Р 50073-92, M - фланцы по ANSI B16.5 сlass 150, N - фланцы по ANSI B16.5 class 300, P – фланцы по ANSI B16.5 class 600, Q – фланцы с ответными фланцами под сварку встык, S - фланцы по ГОСТ 1536-76, V - сварные соединения встык, Z - концы корпусных деталей под накидные гайки исполнения 1 по ГОСТ 22525); Дополнительное исполнение. Подробная информация - во вложенных файлах.
