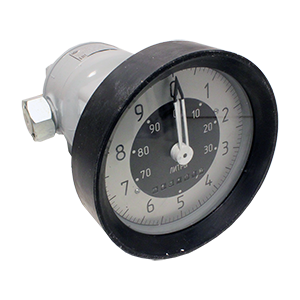

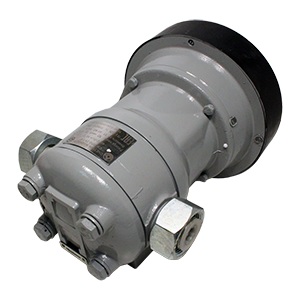

Полностью механический счетчик жидкости с механическим счетным устройством СУ предназначен для измерения объемного количества жидкостей при коммерческом и внутрихозяйственном учёте в нефтехимической промышленности и на других объектах. Принцип работы основан на преобразовании количества оборотов его рабочих частей (шестерен), совершаемых при прохождении объёма жидкости через его камерную часть, в единицы объёма. Первичный преобразователь объема: шестеренный, с овальными шестернями. Механическое счетное устройство СУ служит для счёта количества жидкости, прошедшей через счётчик, имеет роликовый и стрелочный указатели и устройство для установки стрелок на нуль. Маркировка взрывозащиты: 2ЕхmcIIT6GcX. Степень защиты: IP54. Присоединение: штуцерное. Структура обозначения: Исполнение (СЖ-ППО - счетчик жидкости с овальными шестернями); Диаметр условного прохода в мм (25, 40); Максимальное рабочее давление в МПа (0,6; 1,6; 6,4); Тип отсчетного устройства; Диапазон вязкости измеряемой среды в сСт (0,55-1,1; 1,1-6,0; 6,0-60,0; 60,0-300,0); Предел относительной погрешности (0,25; 0,15; 0,5; 1,0); Код диапазона температур измеряемой жидкости (1 - -40...+50°С (по умолчанию), 2 - +50...+125°С).
