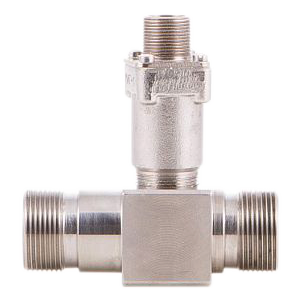

ТПР-12-2-1 преобразователь расхода турбинный

Предназначены для преобразования объемного расхода жидкости в частотный электрический сигнал синусоидальной формы. Применяются при стендовых испытаниях оборудования, в технологических установках, пунктах учета различных жидкостей, в составе другого оборудования. Представляют собой корпус со штуцерами, в кольцевой камере которого перпендикулярно к направлению потока расположена турбинка - чувствительный элемент преобразователя. Поток жидкости придает турбинке вращательное движение, угловая скорость которого пропорциональна скорости потока жидкости. Угловая скорость турбинки преобразуется в электрический сигнал переменного тока, частота которого пропорциональна угловой скорости турбинки и измеряемому расходу. Измеряемая среда: 1 группа – неагрессивные смазывающие жидкости (топлива, гидромасла, промышленные масла), 2 группа – неагрессивные несмазывающие жидкости (вода, спирт, аммиак), 3 группа - однофазные криогенные жидкости (оксид, энерген), 4 группа - агрессивные жидкости (амил меланж I). Выходной сигнал при сопротивлении нагрузки вторичной аппаратуры 3кОм: 25...50мВ. Частота выходного сигнала на верхнем пределе измерения: 500±50Гц. Диаметр условного прохода: 20мм. Диапазон измеряемых расходов: 0,25...1,6л/с. Степень защиты: IP54. Маркировка взрывозащиты: IExidIIBT6X. Структура обозначения: Модель (ТПР - турбинный преобразователь, расхода); Тип преобразователя расхода (7...20); Группа преобразователя по способу присоединения и максимальному рабочему давлению (1 - ниппельное соединение по внутреннему конусу на давление 40МПа, 2 - ниппельное соединение по внутреннему конусу на давление 20МПа, 3 - фланцевое соединение с уплотнением металлическими кольцами прямоугольного сечения на давление 20МПа, 5 - фланцевое соединение с линзовым уплотнением на давление 40МПа); Исполнение преобразователя по типу применяемых подшипников (1- подшипники качения).
