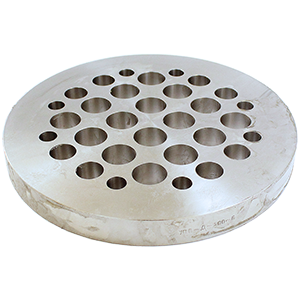

Дисковое устройство подготовки потока типа «Zanker» ГОСТ 8.586.1-5-2005, предназначено для для стабилизации потока измеряемой среды перед сужающим устройством (диафрагмой) посредством устранения или уменьшения вихрей потока, создаваемых местными сопротивлениями. Представляет собой диск с 32-мя отверстиями, расположенными по симметричной круговой схеме. Монтаж на трубопроводе осуществляется при помощи комплекта фланцев, изготовленных по ГОСТ 33259, тип 01 (Рn до 2,5МПа) или тип 11 (Рn от 2,5МПа до 25МПа). В обозначении указывается: Тип устройства (УПП-Д); Условный проход в мм (50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000); Код материала (А - Сталь 20, Б - Сталь 12Х18Н10Т, 09Г2С - сталь 09Г2С); Наружный диаметр трубопровода и толщина стенки в мм; Код комплектации фланцами (КФ).
