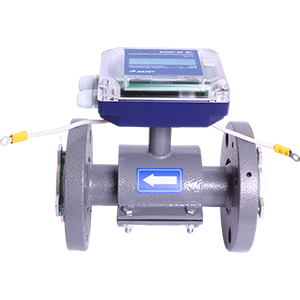

Предназначены для измерения среднего объемного расхода и объема горячей и холодной воды, бытовых стоков, а также других неагрессивных электропроводящих жидкостей в широких диапазонах температур и проводимостей. Применяются в составе теплосчетчиков, измерительных систем, автоматизированных систем управления технологическими процессами в различных отраслях промышленности. Могут устанавливаться как в металлические, так и в пластиковые (металлопластиковые) трубопроводы. Давление в трубопроводе: не более 2,5МПа. Удельная электропроводность жидкости: не менее (5x10^-4)См/м. Диапазон температуры жидкости: -10...+150°С. Минимальная длина прямолинейных участков до и после расходомера: 3DN и 1DN. Степень защиты: IP65. Напряжение питания: =24В. Потребляемая мощность: не более 5Вт. Относительная погрешность измерения: ±2,0%. Наибольший измеряемый средний объемный расход жидкости для Ду20: 11,32м3/ч. Вывод информации: в виде импульсов с нормированным весом и логического сигнала направления потока. Структура обозначения: Модель (Взлет-ЭР-ЛайтМ-ЭРСВ); Код наличия цифрового индикатора (4 - нет, 5 - есть); Код динамического диапазона (1 - 1:100, 4 - 1:250; 5 - 1:300; 7 - 1:500); Исполнение по области применения и особым условиям (0 - общепром, 1 - интерфейс RS485, 5 - особые условия, 8 - степень защиты IP68); Код способа монтажа (Л - "сэндвич", Ф - фланцы); Код нормируемых пределов допускаемой погрешности (А - ±1%, В - ±2%, С - ±5%); Код реверсивного исполнения (не указано - отсутствует, Р - реверсивное исполнение); Номинальный диаметр в мм (Ду10...Ду300).
