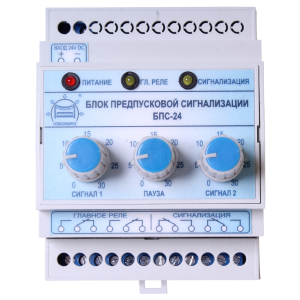

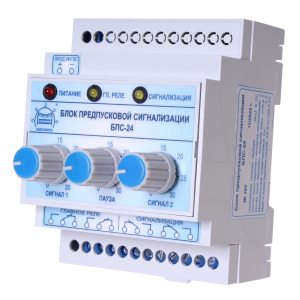

БПС-24 блок предпусковой сигнализации

Предназначен для организации предпусковой сигнализации на предприятиях, эксплуатирующих транспортные средства непрерывного действия, согласно требованиям п.п. № 2.1.28 и №2.2.27 "Межотраслевых правил по охране труда при эксплуатации промышленного транспорта (конвейерный, трубопроводный и другие транспортные средства непрерывного действия) ПОТ Р М-029-2003. Органы управления на передней панели блока позволяют изменять алгоритм чередования сигналов и паузы, их длительность в соответствии с правилами, действующим на данном производстве. Блок изготавливается в пластмассовом корпусе с креплением на DIN-peйку. Электроподключение: винтовые клеммы. При подаче напряжения на клеммы X1:1, Х1:2 загорается светодиод «Питание» и подается напряжение на первичную обмотку реле «Сигнализация», контакты которого замыкаются и загорается светодиод «Сигнализация». Длительность данного состояния задается ручкой «Сигнал 1» на лицевой панели блока. По истечении заданного времени с первичной обмотки реле «Сигнализация» снимается напряжение, светодиод гаснет, а контакты реле переходят в режим «Пауза». Длительность данного состояния задается ручкой «Пауза». По истечении заданого времени паузы на первичную обмотку реле «Сигнализация» вновь подается питание и его контакты переключаются в режим «Сигнализация». Длительность данного состояния задается ручкой «Сигнал 2». По истечении заданного времени второго сигнала с первичной обмотки реле «Сигнализация» снимается напряжение, светодиод гаснет, а на первичную обмотку главного реле подается напряжение. Контакты главного реле при этом перейдут в режим «Пуск» и загорится светодиод «Главное реле». Контакты главного реле останутся в состоянии «Пуск» до снятия напряжения питания с клемм X1:1, Х1:2. Напряжение питания: =24В. Потребляемая мощность: не более 25Вт. Количество групп переключающих контактов реле для управления сигнализацией: 2. Количествово групп переключающих контактов главного реле для управления внешними устройствами: 2. Максимальный коммутируемый ток контактами реле: 5A. Максимальное коммутируемое напряжение контактами peлe: ~320В / =250В. Степень защиты: IP20. Диапазон рабочих температур: -25...+75°С. Габаритные размеры: 58x71x90мм. Масса: 0,17кг.
