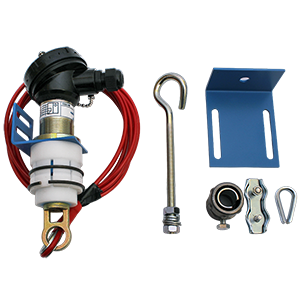

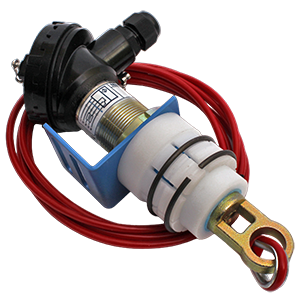

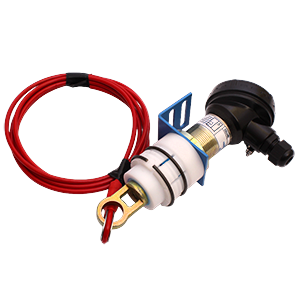

ДКПЛ-56 датчик контроля повреждений и износа ленты

Предназначены для мониторинга состояния ленты конвейера и отключения привода конвейера в случае выявления дефектов и повреждений ленты: частичных разрывов, выпирания стальных тросов, надрывов краев, разрывов рабочего слоя, разрушения мест стыковки, износа поверхности и отремонтированных участков ленты. Принцип работы датчика заключается в механическом воздействии поврежденного участка конвейерной лены на контрольный трос датчика в момент прохождения зоны расположения контрольного троса. При этом трос датчика расцепляет обойму с защелкой,  установленную на корпусе датчика, а это приводит к переключению  электрических контактов датчика в противоположное логическое состояние. Для контроля состояния обеих поверхностей конвейерной  ленты (рабочей и возвратной) необходимо установить два датчика ДКПЛ: для обнаружения дефектов рабочей поверхности датчик устанавливается под холостой (возвратной) ветвью конвейера, для контроля холостой поверхности - под рабочей ветвью. В обозначении указывается: Модель (ДКПЛ); Код количества и вида контактов (11 - 2-проводной постоянного/переменного напряжения с нормально открытым (NO) контактом, 12 - 2-проводной постоянного/переменного напряжения с нормально закрытым (NC) контактом, 02 - 2-проводной с нормально закрытым (NC) контактом, 03 - 3-проводной с переключающим контактом (NO/NC), 43Р - 4-проводной постоянного напряжения с переключающим контактом (NO/NC) типа транзисторного ключа PNP, 56 - 5-проводной постоянного напряжения питания с релейным выходом, 86 - 5-проводной переменного напряжения с релейным выходом); Код температурного диапазона эксплуатации (не указано - -25...+75°C, НТ -  -45...+65°C, 2НТ - -60...+50°C, ВТ - -15...+105°C (до +85°C для релейного выхода)); Длина контрольного троса в метрах (2 - не указывается, 4, 6, 8, 10); Код исполнения (не указано - стандартное, У - антикоррозионное).
