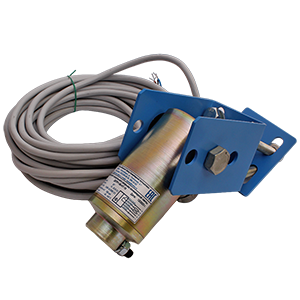

ДКПР2-43Р-НТ датчик контроля продольного разрыва ленты

Предназначены для контроля продольного разрыва конвейерной ленты на двунаправленных (реверсивных) конвейерах с прямой и V-образной холостой ветвью. Устанавливаются над холостой ветвью ленты, вблизи перегрузочной течки, и крепится кронштейном к ставу конвейера. В нижней части датчика закрепляется удлинитель с поперечной планкой, соответствующей профилю ленты (прямая или V-образная). Рабочее положение датчика: вертикальное. При возникновении продольного разрыва ленты транспортируемый материал ссыпается в разрыв с рабочей ветви на холостую, которая несет его в противоположную сторону. При достижении поперечной планки датчика, материал отклоняет датчик от вертикали. Наклон более чем на 30º приводит к изменению логического сигнала датчика. В обозначении указывается: Модификация (ДКПР1 - для однонаправленных конвейеров, ДКПР - для реверсивных конвейеров); Исполнение по количеству и виду контактов (11 - 2-проводные постоянного/переменного напряжения с нормально открытым (NO) контактом, 12 - 2-проводные постоянного/переменного напряжения с нормально закрытым (NC) контактом, 43Р - 4-проводные постоянного напряжения с переключающим (NO/NC) контактом стипом ключа PNP, 43N - 4-проводные постоянного напряжения с переключающим (NO/NC) контактом стипом ключа NPN, 56 - 5-проводные с релейным выходом постоянного напряжения, 86 - 5-проводные с релейным выходом переменного напряжения, 02 - 2-проводные с нормально закрытым (NС) «сухим» контактом); Код температурного диапазона эксплуатации (не указано - -25...+75°C, НТ - -45...+65°C, 2НТ - -60...+50°C, ВТ - -15...+105°C (до +85°C для релейного выхода)); Длина кабеля в метрах (2 - не указывается, 4, 6, 8, 10); Код исполнения по материалам (не указано - стандартное, У - антикоррозионное).
