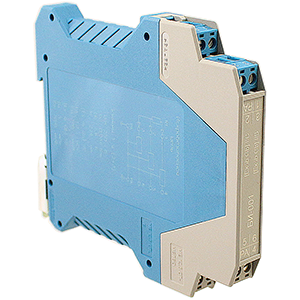

Предназначен для обеспечения искробезопасности электрических цепей первичных преобразователей, устанавливаемых во взрывоопасных зонах помещений и наружных установок. Барьер с искробезопасными электрическими цепями уровня «ib» изготавливается в соответствии с требованиями ГОСТ 31610.11-2014, ГОСТ 31610.0-2014, имеет маркировки взрывозащиты «[ЕхibGb]IIС, «[ЕхibGb]IIB и предназначен для установки вне взрывоопасных зон. Является одноканальным пассивным изделием. Обеспечивает передачу входных сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, подключаемых по двух- и трехпроводным линиям связи. Степень защиты: IР20. Габаритные размеры: 114х99х12,5мм. Масса: 90г. Максимальное сопротивление канала: не более 19Ом. Максимальная разность сопротивлений плечей одного барьера: не более 0,04Ом. Максимально допустимое входное напряжение, при котором обеспечивается искробезопасность защищаемой цепи: ~250В, 50Гц. Рабочий диапазон температур: +5...+60°С.
БИ-001 барьеры искробезопасности шунт-диодные
БИ-001 барьер искробезопасности. Руководство по эксплуатации. ЛПА-21.001.01 РЭ.pdf
