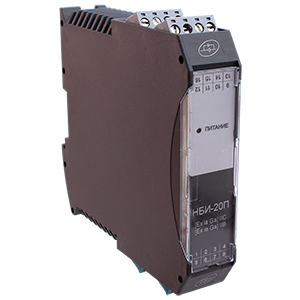

Предназначены для обеспечения питания и искрозащиты сигнальных цепей взрывозащищенных датчиков с унифицированным выходным сигналом постоянного тока 4-20мА, подключаемых по двухпроводным линиям связи. Барьеры искробезопасности НБИ-20П могут применяться для обеспечения искробезопасности шлейфов сигнализации при их прокладке во взрывоопасной зоне, совместно с прибором приемно-контрольным (ППК), а также могут использоваться как разветвитель (размножитель) сигналов токовой петли 4-20мА. Номинальное напряжение питания: =24В. Ток потребления: не более 185мА. Потребляемая мощность: не более 4,44Вт. Входной сигнал: 4-20мА. Выходной сигнал: 4-20мА. Основная приведённая погрешность преобразования: не более ±0,1%. Рабочий диапазон температур: -40...+70°С. Монтаж: на DIN-рейку 35мм. Степень защиты: IР20. Габаритные размеры: 113х110х23мм. Масса: 0,15кг. В обозначении указывается: Обозначение серии (НБИ); Количество каналов (1, 2); Количество встроенных источников питания (0 - два источника питания на канал, 1 - один источник питания на канал, 2 - без встроенных источников питания); Направление сигнала (П - принимающий, У - передающий).
НБИ барьеры искробезопасности с гальванической развязкой
НБИ барьеры искробезопасности. Руководство по эксплуатации. ЛПА-21.011.01 РЭ.pdf
