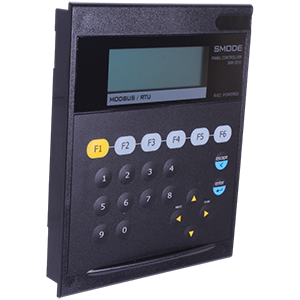

Компактный быстродействующий программируемый контроллер, предназначен для управления системами, требующими от 10 до 256 входов/выходов. Панельное исполнения контроллера позволяет использовать его одновременно и как панель оператора. Программное ядро позволяет создавать пользовательские программы управления на языке функциональных блоков (FBD) при помощи специального инструментального пакета SMLogix, работающего под ОС семейства MS Windows. Дисплей: монохромный LCD с подсветкой либо монохромный VFD (4 строки х 20 символов). Клавиатура: пленочная, 22 кнопки, 6 функциональных. Количество дискретных выходов: 8. Тип дискретных выходов: транзистор с открытым стоком. Напряжение питания: ~15...30В/50Гц, =18...36В. Габаритные размеры: 138х169х32мм. Структура обозначения: Модель (SMH2010); Код количествя и свойств аналоговых входов (1 - 4 входа для резистивных датчиков температуры, 2 - 6 входов для датчиков с выходным сигналом 4-20мА, 3 - 4 входа для резистивных датчиков температуры + 2 входа для датчиков с выходным сигналом 4-20мА, 4 - 4 входа для резистивных датчиков температуры + 2 входа для датчиков с выходным сигналом 0-10В, 7 - 6 входов для датчиков с выходным сигналом 0-10В); Код количества дискретных входов и аналоговых выходов + ресурс EEPROM (1 - 12 дискретных входов + 0 аналоговых выходов, 2 - 10 дискретных входов + 2 аналоговых выхода, 3 - 8 дискретных входов + 4 аналоговых выхода, (4, 5 или 6, если установлен EEPROM с повышенным ресурсом); Код наличия батареи (2 - установлена, 1 - отсутствует); Код типа интерфейсов COM (1 - RS485, 2 - RS485+RS485, 3 - RS485 + RS232); Код цвета корпуса (0 - черный, 6 - белый); Код исполнения ядра контроллера (1 - Smlogix, 4 - SMLogix с поддержкой модемов); Исполнение (0 - без корпуса, 3 - морозоустойчивый дисплей + корпус IP65, 5 - IP54 по передней панели, 6 - IP65 по передней панели).
Файлы для скачивания отсутствуют
Видео отсутствует
