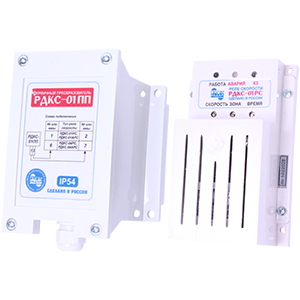

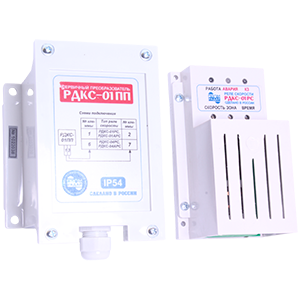

Предназначено для бесконтактного дистанционного контроля скорости, пробуксовки, проскальзывания и разрыва ленты одиночной и сдвоенной нории, ленточного конвейера, а также для контроля скорости движения (вращения) механизмов других промышленных установок. В случае выхода скорости механизма за пределы установленного диапазона устройство выдает электрический сигнал на аварийное отключение механизма и/или включение предупредительной сигнализации. Конструктивно состоит из первичного преобразователя РДКС-01ПП и реле скорости РДКС-01РС, соединенных двухпроводной линией связи длиной до 300м. Принцип работы основан на изменении частоты радиосигнала, отражённого от движущегося объекта («эффект Допплера»). Первичный преобразователь излучает радиоволны в направлении контролируемого механизма и анализирует частоту отражённого от него сигнала. В линии связи между формируется помехозащищённый токовый сигнал, пропорциональный скорости ленты. Реле скорости сравнивает текущую скорость с образцовым и пороговыми значениями, заданными при настройке, и отключает механизм при пробуксовке, проскальзывании или обрыве ленты. Рабочий диапазон контролируемых скоростей: 0,4...4м/с. Максимальное расстояние до контролируемого объекта: 0,5м. Порог срабатывания по скорости (регулируемый): до 30%. Тип выходного сигнала РДКС-01РС: релейный (две пары контактов, НЗ + НО). Коммутируемая нагрузка: 250В х 2А. Напряжение питания реле скорости РДКС-01РС: ~187...242В, 50Гц. Потребляемая мощность: не более 4Вт. Напряжение питания РДКС-01ПП по линии связи: =12...15В. Ток, потребляемый РДКС-01ПП: не более 0,05А. Задержка срабатывания по скорости (регулируемая): 1...20с. Выходная мощность излучаемого радиосигнала: не более 0,01Вт. Степень защиты РДКС-01ПП: IP54. Диапазон рабочих температур: -40...+40°С. Масса РДКС-01ПП: 0,5кг. Масса РДКС-01РС: 0,6кг.
