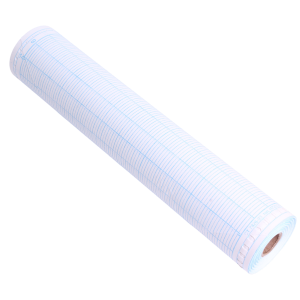

Лента диаграммная для регистрирующих приборов, реестровый номер 1757. Шифр диаграммы: Б-04 520 06-16. Тип диаграммы по ГОСТ 7826-93: ЛПГ160. Градуировка и предел измерений: 0...100%. Ширина ленты по обрезу: 180мм. Ширина поля записи: 160мм. Расстояние между центрами круглых и овальных перфораций: 170мм. Шаг перфорации: 5мм. Размер перфорации: 2х4мм. Скорость часовника: 20мм. Цифры времени: 1, 2, 3, 4, 5, 6,…, 24. Диаметр втулки внутренний: 12мм. Длина ленты в рулоне: 15м. Характер намотки рулона: наружный.
