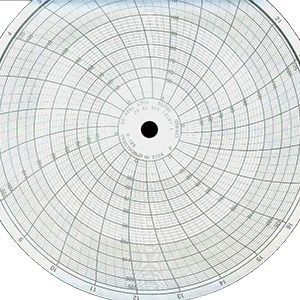

Диск диаграммный для регистрирующих приборов, реестровый номер 2193. Номер диаграммы: 2В7 021 163-20. Условное обозначение по ГОСТ 7826-93: ДR250. Диаметр диска по обрезу: 250мм. Диаметр окружности поля записи: 230мм. Диаметр окружности начала отсчета: 45мм. Диаметр центрального отверстия: 12мм. Предел измерения: 0...16. Количество основных интервалов времени: 24. Число отсчета основных интервалов времени: 1...24.
ГОСТ 7826-93 Ленты и диски диаграммные регистрирующих приборов. Общие технические условия.pdf
Диски диаграммные для регистрирующих приборов ГОСТ 7826-93.pdf
