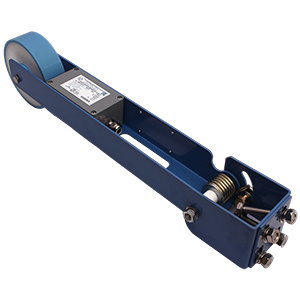

УКМС-43Р-У устройство контроля минимальной скорости

Предназначено для аварийного отключения ленточного конвейера в случае снижения скорости ленты ниже установленного порогового значения. Может применяться на всех типах ленточных конвейерах с диапазоном номинальных скоростей: 0,5...8м/с. Устройство УКМС устанавливается на холостую ветвь конвейера с помощью крепежа из комплекта поставки. Движущаяся конвейерная лента вращает колесо устройства, при этом электронный блок формирует электрические импульсы с частотой, прямо пропорциональной скорости движения ленты. Импульсный сигнал обрабатывается схемой контроля частоты, которая управляет выходным коммутационным элементом электронного блока. Минимальная скорость конвейерной ленты, при которой происходит изменение выходного логического сигнала устройства на противоположное, зависит от типа конкретного конвейера и задается посредством DIP-переключателей в пределах от 0,4м/с до 6,5м/с. Имеется возможность задержки переключения выходного сигнала на 1...3с. Прилегание колеса устройства к ленте с необходимым усилием обеспечивается пружиной сжатия с блоком регулировки. Степень защиты: IP65. Электроподключение: клеммник. Габаритные размеры: 500х153х105мм. Вес: 3,8кг. В обозначении указывается: Модель (УКМС); Код типа контактов (43Р - 4-проводные постоянного напряжения с переключающим контактом типа транзисторного ключа PNP, 02 - 2-проводные переменного напряжения с проводом заземления с нормально замкнутым (NC) контактом, 56 - 5-проводные постоянного напряжения с релейным выходом, 86 - 5-проводные переменного напряжения с релейным выходом); Код температурного диапазона эксплуатации (не указано - -25...+75°C, НТ - -45...+65°C, ВТ - -15...+95°C (до +85°C для релейного выхода), 2НТ - -60...+50°С (только для схем 43Р и 02)); Код исполнения по материалам (не указано - стандартное, У - антикоррозионное).
