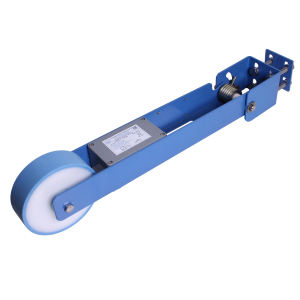

УКС-31Р-ВТ-У устройство контроля скорости

Обеспечивает формирование дискретного сигнала, используемого в дальнейшем контроллером для определения реальной скорости движения конвейерной ленты. Может быть установлено на холостую или на рабочую ветвь конвейера, до места пересыпа. Крепеж для монтажа устройства на конвейере входит в комплект поставки. Для обеспечения полного прилегания колеса устройства к ленте с необходимым усилием применена пружина с блоком регулировки сжатия. С началом движения конвейерной ленты колесо устройства начинает вращаться, при этом бесконтактный выключатель формирует электрические импульсы с частотой, прямо пропорциональной скорости движения ленты. Полученные дискретные сигналы передаются по кабелю в систему автоматического управления для дальнейшей обработки. Скорость движения ленты определяется по формуле: V=Fx0,204, где V - скорость ленты в м/с, F - частота следования импульсов в Гц, 0,204 - расстояние в метрах, преодолеваемое конвейерной лентой между двумя импульсами. Степень защиты: IР66. Способ подключения: клеммник. Тип кабельного ввода: проходной, М16, для провода 4...8мм. Габаритные размеры: 500х105х153мм. Диаметр колеса: 127,3мм. Масса: 3,8кг. Структура обозначения: Тип устройства (УКС - устройсто контроля скорости); Тип контактов датчика (11 - двухпроводной датчик с нормально открытым контактом (NO) и напряжением питания ~20...250В/50Гц или =20...320В, 31Р - трехпроводной датчик с нормально открытым контактом (NO) типа PNP с напряжением питания =10...30В, 31N - трехпроводной датчик с нормально открытым контактом (NO) типа NPN с напряжением питания =10...30В); Код температурного диапазона эксплуатации (без обозначения - стандартный -25...+75°C, НТ - -45...+65°C, 2НТ - -60...+50°C, ВТ - -15...+105°C); Код наличия антикоррозионного исполнения (без обозначения - стандартное, У - антикоррозийное).
